電泳漆膜異常與調整
時間：2023-08-30
在涂裝現場我們經常會碰到一些常見的漆膜弊病，如顆粒以及縮孔。這些漆膜弊病通常與前處理和現場環境有著密切的關系。一旦出現這些問題，就意味著停產停線，工件返工，給公司帶來巨大的損失。
.

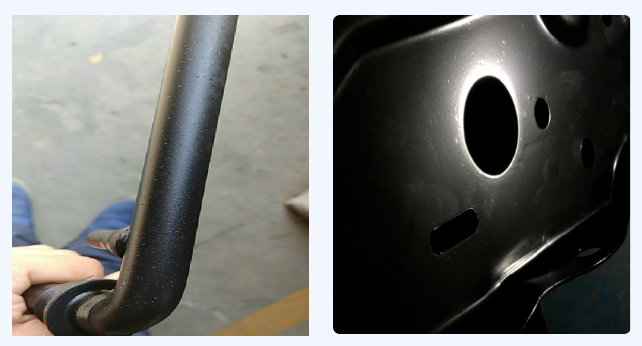

01 顆粒——在烘干后的電泳漆膜外表上，存在有手感粗糙的（或肉眼可見的）較硬的粒子，稱為顆粒。
（1） 削減塵土帶入量，加強電泳槽液的過濾，一切循環的槽液應全部經過過濾設備，推薦用25μm精度的過濾袋過濾，消除槽內的死角和金屬裸露處，嚴格控制pH值和堿性物質，避免沉積、樹脂析出或凝集。
（2） 提高后沖洗水的清潔度，電泳后沖洗水中的固體含量要盡量低，保持后槽向前槽溢流彌補，槽濾液要過濾削減泡沫。
（3） 整理烘干室，整理空氣過濾器，查看平衡系統和漏氣狀況。
（4） 加強電泳前工件的沖洗，洗凈浮在工件外表上殘渣，查看去離子水循環水洗槽的過濾器是否堵塞，避免被涂物外表的二次污染。
（5） 涂裝環境應堅持清潔，電泳后進入烘干室前的環境，查看并消除空氣的塵土源。
.
.
02 縮孔——電泳漆縮孔問題是涂裝生產過程中最常見的漆膜問題之一，也是前處理最需要重視的一個問題。一旦出現縮孔問題，容易形成批量的質量問題，并且影響產品的漆膜外觀和防腐能力，對產品質量造成很大影響。
（2）油污縮孔。油污型縮孔是由于表面張力低的油膠、硅酮類物質落到漆膜上造成的，這種縮孔在中間位置看不出凸起顆粒，正常情況不會露底，大小一般在為0.5～3?mm。此類縮孔一般發生在電泳漆漆膜固化之前，若在固化之后則一般只會形成油斑或極淺的凹陷。
（3）槽液縮孔。槽液縮孔是指槽液被設備、環境或者工件所帶的縮孔物質污染，且經過較長時間的積累造成的槽液本身的縮孔問題。此類縮孔是必定伴隨著油污型縮孔出現的，其外觀與其類似，前期造成的影響較小，可通過現場槽液月檢監控來進行確認。
（4）氣泡縮孔。這種縮孔由溶劑氣泡、小泡沫等堆積在電泳漆濕膜表面，進入烤爐前未完全沖洗消泡，經烘烤后涂膜固化形成，這種縮孔一般較大且易露底。
.
本文作者：浩力森應用工程中心 周露
產品與市場
聯系我們
上海市嘉定區南翔鎮滬宜公路1185號高科商務中心15樓
brand@haolisen.com
021-39199000
投訴方式: 18260556793 tousu@hls-nt.com
©2015 HAOLISEN 浩力森
滬公網安備 31011402009577號
